KOLMIULOTTEISESTI RAKENNETTAVA PUINEN TAI KOMPOSIITTIMUOVINEN LELURAKENNUSJÄRJESTELMÄ
Kolmiulotteinen rakentaminen on normaali ja luonnollinen tapa rakentaa niin aikuisten kuin lastenkin toimintaympäristössä. Tästä tosiasiasta huolimatta lelurakennusjärjestelmissä on edelleen pääasiassa periaatteena kaksiulotteisuus, jossa elementtejä liitetään päällekkäin ja varsinaista kolmiulotteista rakentamista eli kaikkien akseleiden suunnissa ei vielä tunneta. Tämän puutteen korjaamiseksi on nyt kyseessä oleva järjestelmä kehitetty.
Ilmastonmuutos on todellisuutta, jota vastaan ei näytä olevan tehokkaita keinoja. Tulisi pystyä sitomaan ilman hiilidioksidi vuosikymmeniksi eteenpäin niin, että se ei joutuisi takaisin ilmakehään. Paperi- ja selluteollisuuden tuotteet kierrätettyinäkin joutuvat takaisin ilmakehään hiilidioksidina jo muutaman vuoden kuluttua. Sahatavaran tuotantoa samoin kuin huonekalujen valmistusta ei voida oleellisesti ja nopeasti lisätä. Niissä hiilidioksidi sitoutuisi useiksi vuosikymmeniksi palaamatta takaisin ilmakehään.
Puisissa, massatuoteluonteisissa 3D-lelurakennusjärjestelmissä tilanne on oleellisesti positiivisempi; niiden elinkaari on kymmenien vuosien mittainen eli hiilidioksidi ei palaa ilmakehään, lähes kaikki puulajit kelpaavat, ne tuotetaan automaattisesti globaalimarkkinoille tavarataloketjutasolla ja Internet-myynnissä, niille ei ole kilpailijoita ja kun tuottajana on Suomen kaltainen pieni maa, jonka osuus globaalista teollisuudesta on vain yksi promille, vientimahdollisuudet ovat rajattomat ja Suomen päästöt vähenevät yli 50 %. Kansantaloudelle ja työllisyydelle, erikoisesti maaseudun ja nuorison osalla tällaisella teollisuudella olisi ratkaiseva merkitys.
Koska elementtien tuotantoon voidaan käyttää myös onttoja elementtejä, joiden materiaalina on komposiitti, tuotannosta voidaan saada täysin automaattista, jolloin tuotteen laitoskäytön merkitys ja samalla vientimahdollisuudet kasvavat oleellisesti, kun elementit muuttuvat koneella pestäviksi eikä materiaalihävikkiä (kuori- ja purujäte) synny.
Keksintöni tunnusmerkit käyvät ilmi patenttivaatimuksista.
Kuvio 1 esittää esimerkinomaisesti rakentamista tällä järjestelmällä.
Kuvio 2 esittää järjestelmän perusosia.
Kuvio 3 esittää esimerkinomaisesti perusosien käyttöperiaatteita.
Kuvio 4 esittää järjestelmän liittimiä ja niiden käyttötilanteita.
Kuvio 5 esittää pyörän käyttöä ja rakentamista vinossa suunnassa.

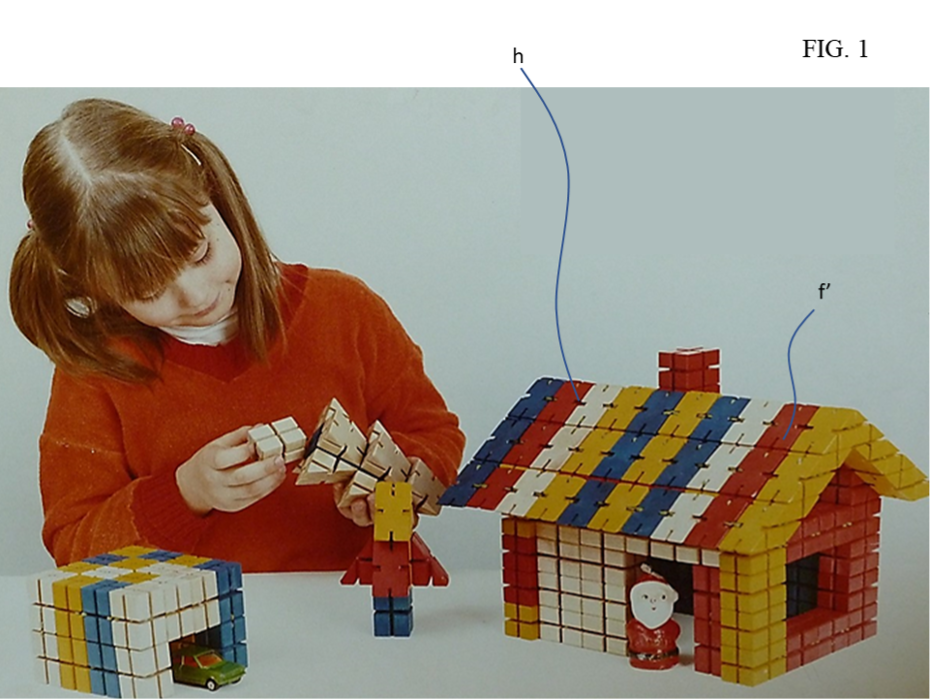

Kuvion 1 mukaisesti nähdään, että järjestelmällä voidaan rakentaa rajattomasti suuriakin rakennelmia (FIG. 1, h).

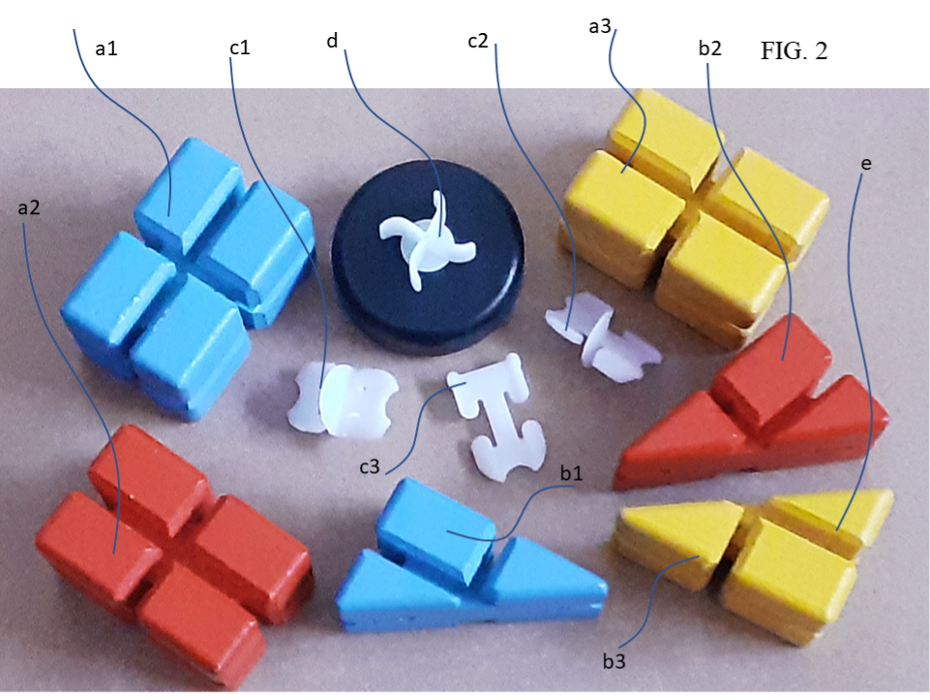

Kuvion 2 mukaisesti nhdään, että massiivipuusta, ontosta komposiittimuovista tai vastaavasta raaka-aineesta valmistettujen perusjärjestelmän osat ovat pääästä nähtynä neliömäiset, pituudeltaan paksuuden puolitoistakertaiset uritetut elementit (FIG. 1, a1, a2, a3), niistä lävistäjillä tehdyt kolmiot (FIG.1, b1, b2, b3) liittimet (FIG.2, c1, joka keskittää liitettävät elementit toisiinsa, c2, joka keskittää vain toiseen elementtiin ja c3, (FIG.3, c2’, c4) joka liittää kolmioita sivuittain (FIG. 4, i1’, i1’’) ja pyörä (FIG.2, d). Elementtien urissa on viiste (FIG 2, e), joka helpottaa liittimen painamista liitosuraan.

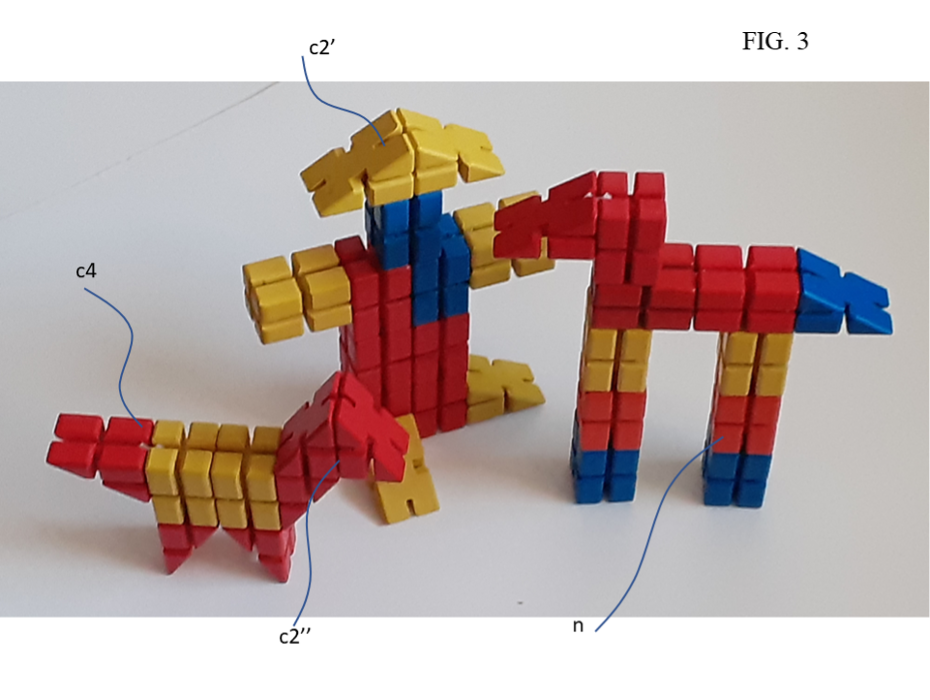

Kuvion 3 mukaisesti nähdään, että luonnosta löytyviä mielikuvia eläimistä voidaan luoda korkeutta muuttamalla; kirahvi (n), koira (c2’’)

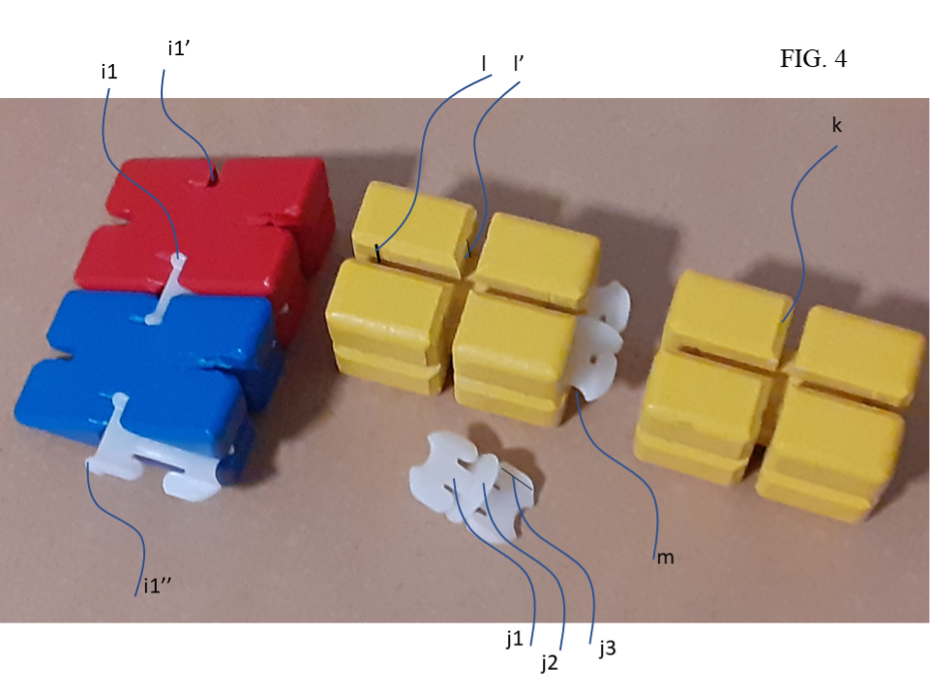

Kuvion 4 mukaisesti nähdään, että rakennuselementin uran pohjalla on lukitusura (FIG.4, l, l’), johon liittimen lukituskynnys (j3) sijoittuu. Liittimessä on joustoalue (j1) ja keskittävä välikiekko (j2) ja liittimen irrottamiseen peukalon kynnellä sormikolo (FIG. 4, m).

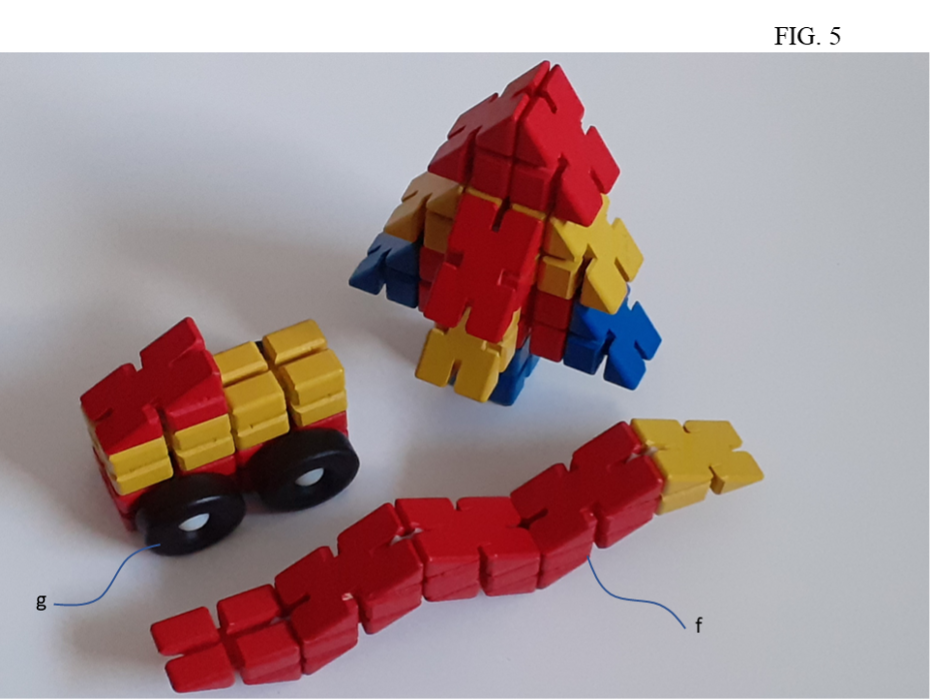

Kuvion 5 mukaisesti nähdään, että leikin toiminnallisuutta voidaan lisätä pyörällä (FIG. 5, g) ja luonnon esimerkillä, käärme (FIG. 5, f)
TIIVISTELMÄ
Kolmiulotteisesti rakennettava massiivipuusta, ontosta komposiittimuovista ta vastaavasta materiaalista valmistettava lelurakennusjärjestelmä, jossa elementit lukittuvat toisiinsa rakennuselementin uran pohjassa olevaan lukitusuraan (FIG.4, l, l’) liittimessä olevalla lukituskynnyksellä (FIG. 4, j3)

PATENTTIVAATIMUKSET
1. Kolmiulotteisesti rakennettavat, massiivipuusta, ontosta komposiittimuovista tai vastaavasta raaka-aineesta valmistetut lelurakennuselementit. Tunnettu siitä, että perusjärjestelmän osat ovat päästä nähtynä neliömäiset, pituudeltaan paksuuden puolitoistakertaiset uritetut elementit (fig 1, a1, a2, a3) niistä lävistäjillä tehdyt kolmiot (fig 1, b1, b2, b3) liittimet (fig 2, c1, joka keskittää liitettävät elementit toisiinsa, c2, joka keskittää vain toiseen elementtiin ja c3 (fig 3, c2´, c4), joka liittää kolmioita sivuttain (fig 4, i1´, i1´´) ja pyörä /fig 2, d). Elementtien urissa on viiste (fig 2, e), joka helpottaa liittimen painamista liitosuraan.
2. Kolmiulotteisesti rakennettavat, massiivipuusta, ontosta komposiitti muovista tai vastaavasta raaka-aineesta valmistetut lelurakennuselementit, tunnettu siitä, että rakennuselementin uran pohjalla on lukitusura (fig 4, I, I´), johon liittimen lukituskynnys (j3) sijoittuu.
3. Kolmiulotteisesti rakennettavat, massiivipuusta, ontosta komposiittimuovista tai vastaavasta raaka-aineesta valmistetut lelurakennuselementit, tunnettu siitä, että liittimessä on joustoalue (j1), keskittävä välikiekko (j2) ja liittimen irrottamiseen peukalon kynnellä sormikolo (fig 4, m).
VASTAANOTTOILMOITUS/MOTTAGNINGSANMÄLAN
Hakija/Sökande: Martti Tapani Hotti, Keskustie 13, 51600 Haukivuori
Asiamies/Ombud: Martti Tapani Hotti, Keskustie 13, 51600 Haukivuori
Keksinnön nimitys/Uppfinningens benämning: Kolmiulotteisesti rakennettava puinen tai komposiittimuovinen lelurakennusjärjestelmä
Patentti- ja rekisterihallitus on 2.1.2023 vastaanottanut patenttihakemuksenne, joka on saanut hakemusnumeron 20230001 . Tämä hakemusnumero tulee mainita kaikissa hakemustanne koskevissa yhteydenotoissa Patentti- ja rekisterihallitukseen.
